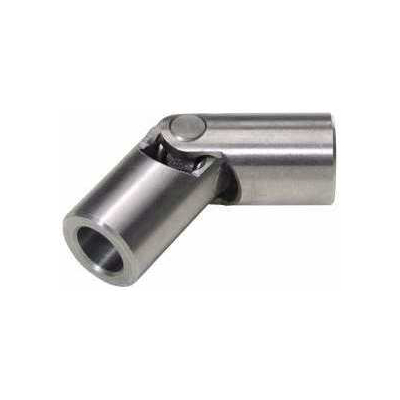

Wellengelenke DIN 808, Nadellagerung W

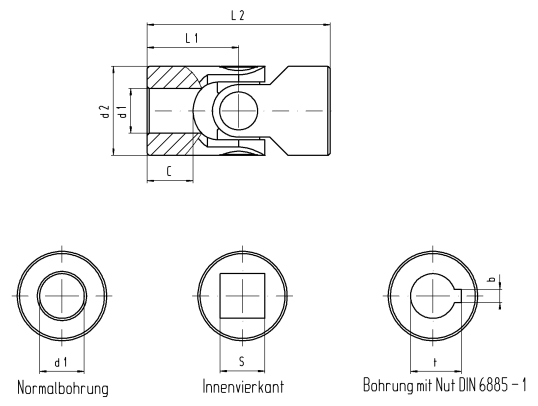

| Abmessungen in mm |
Anfrage |
| Bestell-Nr. |
Größe |
*d1
ØH7 |
d2 |
C |
L1 |
L2 |
kg/Stk |
*s H10 |
*b JS9 |
*t +0,2 |
| 71 W 0190-00 |
E 10x20 W |
10 |
20 |
*12 |
24 |
48 |
0.085 |
8 |
3 |
11,4 |
Anfragen |
| 71 W 0280-00 |
E 12x20 W |
12 |
20 |
18 |
31 |
62 |
0,08 |
10 |
4 |
13,8 |
Anfragen |
| 71 W 0200-00 |
E 12x25 W |
12 |
25 |
*14 |
28 |
56 |
0,13 |
10 |
4 |
13,8 |
Anfragen |
| 71 W 0290-00 |
E 16x25 W |
16 |
25 |
22 |
37 |
74 |
0,15 |
12 |
5 |
18,3 |
Anfragen |
| 71 W 0210-00 |
E 16x32 W |
16 |
32 |
*16 |
34 |
68 |
0,235 |
14 |
5 |
18,3 |
Anfragen |
| 71 W 0300-00 |
E 20x32 W |
20 |
32 |
25 |
43 |
86 |
0,275 |
16 |
6 |
22,8 |
Anfragen |
| 71 W 0220-00 |
E 20x40 W |
20 |
40 |
*20 |
41 |
82 |
0,455 |
19 |
6 |
22,8 |
Anfragen |
| 71 W 0310-00 |
E 25x40 W |
25 |
40 |
32 |
54 |
108 |
0,545 |
20 |
8 |
28,3 |
Anfragen |
| 71 W 0230-00 |
E 25x50 W |
25 |
50 |
*25 |
52 |
104 |
0,975 |
24 |
8 |
28,3 |
Anfragen |
| 71 W 0240-00 |
E 30x63 W |
30 |
63 |
38 |
83 |
166 |
2,85 |
30 |
8 |
33,3 |
Anfragen |
| 71 W 0320-00 |
E 32x50 W |
32 |
50 |
40 |
66 |
132 |
1,1 |
25 |
10 |
35,3 |
Anfragen |
| 71 W 0250-00 |
E 35x70 W |
35 |
70 |
35 |
70 |
140 |
3,15 |
|
10 |
38,3 |
Anfragen |
| 71 W 0260-00 |
E 40x80 W |
40 |
80 |
50 |
90 |
180 |
3,9 |
|
12 |
43,3 |
Anfragen |
| 71 W 0270-00 |
E 50x95 W |
50 |
95 |
54 |
95 |
190 |
4,8 |
|
14 |
53,8 |
Anfragen |
| * - Bohrungs-Ø, Nut- und Innenvierkantmaße nach Kundenvorgabe möglich |
| * - Bohrungstiefe geringer als bei DIN 808 |
| Werkstoff: |
ETG 100, C45Pb |
Weitere Werkstoffe auf Anfrage. |
| Oberfläche: |
blank |
Weitere Oberflächenbehandlungen auf Anfrage. |
| Leistungsdiagramm, Einbau- und Wartungsrichtlinien siehe technischer Anhang. |
