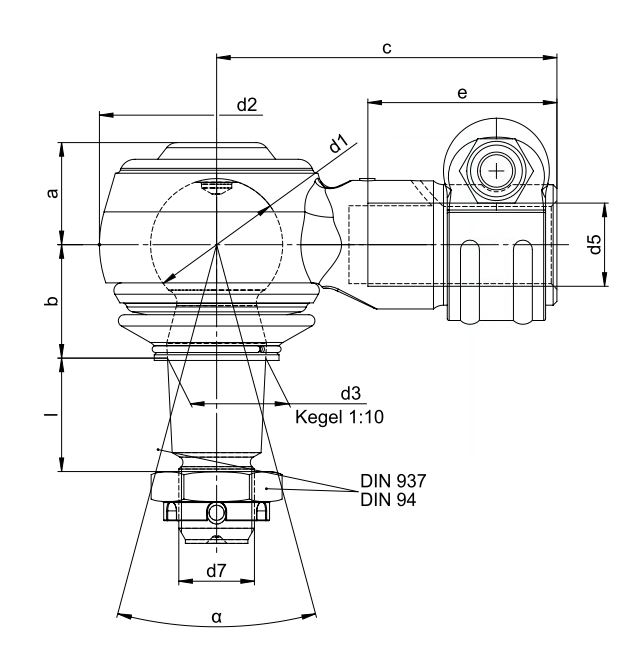

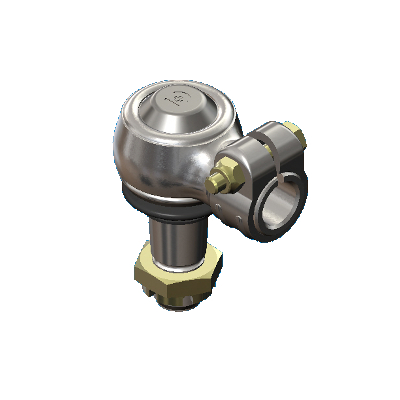

Kugelgelenke mit Innengewinde (Klemmschelle nach oben)
| KUGEL, HALS UND KEGEL GEHÄRTET |
Winkelausschlag 30°
| Bestell-Nr. |
d1 |
a |
b |
c |
d2 |
d3 |
d5 |
d7 |
e |
l |
α |
kg/Stück |
|
| AH53-1HZF30x25-01 |
30 |
24 |
26 |
70 |
52 |
22 |
M18x1,5 R |
M18x1,5 |
36 |
26 |
30° |
0,84 |
Anfragen |
| AH53-1HZF35x25-01 |
35 |
27 |
30 |
90 |
62 |
26 |
M22x1,5 R |
M20x1,5 |
50 |
30 |
30° |
1,41 |
Anfragen |
| AH53-1HZF40x25-01 |
40 |
30 |
34 |
95 |
69 |
30 |
M24x1,5 R |
M24x1,5 |
50 |
34 |
30° |
1,9 |
Anfragen |
| AH53-1HZF40x25-11 |
40 |
30 |
32 |
95 |
68 |
30 |
M26x1,5 R |
M24x1,5 |
50 |
34 |
30° |
1,85 |
Anfragen |
| AH53-1HZF40x25-21 |
40 |
30 |
35 |
75 |
68 |
32 |
M26x1,5 R |
M27x1,5 |
34 |
36 |
30° |
1,9 |
Anfragen |
| AH53-1HZF40x25-31 |
40 |
30 |
34 |
80 |
68 |
30 |
M30x1,5 R |
M24x1,5 |
35 |
34 |
30° |
1,85 |
Anfragen |
| AH53-1HZF50x25-01 |
50 |
35 |
40 |
105 |
85 |
38 |
M30x1,5 R |
M30x1,5 |
52 |
42 |
30° |
3,3 |
Anfragen |
| AH53-1HZF50x25-11 |
50 |
33,5 |
40 |
85 |
80 |
38 |
M26x1,5 R |
M30x1,5 |
34 |
42 |
30° |
3,2 |
Anfragen |
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde
