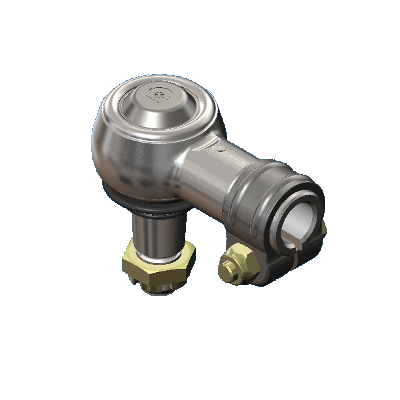

Kugelgelenke mit Innengewinde (Klemmschelle nach unten)
KUGEL, HALS UND KEGEL GEHÄRTET |
Winkelausschlag 30°/40°

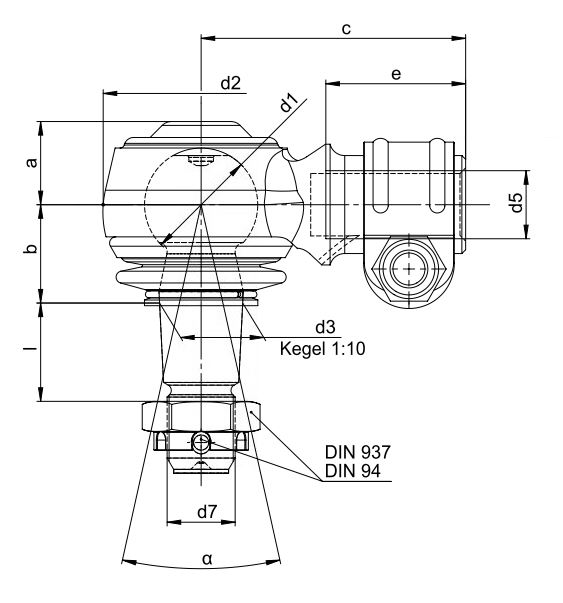

Bestell-Nr. |
d1 |
a |
b |
c |
d2 |
d3 |
d5 |
d7 |
e |
l |
α |
kg/Stück |
|
AH52-1HZF30x25 -01 |
30 |
24 |
26 |
70 |
52 |
22 |
M18x1,5 R |
M18x1,5 |
36 |
26 |
30° |
0,83 |
Anfragen |
AH52-1HZF35x25 -01 |
35 |
27 |
30 |
90 |
62 |
26 |
M22x1,5 R |
M20x1,5 |
50 |
30 |
30° |
1,38 |
Anfragen |
AH52-1HZF40x25 -01 |
40 |
30 |
34 |
95 |
69 |
30 |
M24x1,5 R |
M24x1,5 |
50 |
34 |
30° |
1,8 |
Anfragen |
AH52-2HZF40x40 -01 |
40 |
30 |
35 |
80 |
69 |
26 |
M22x1,5 R |
M20x1,5 |
35 |
30 |
40° |
1,65 |
Anfragen |
AH52-1HZF50x25 -01 |
50 |
35 |
42 |
100 |
80 |
38 |
M30x1,5 R |
M30x1,5 |
52 |
42 |
30° |
2,9 |
Anfragen |
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde
