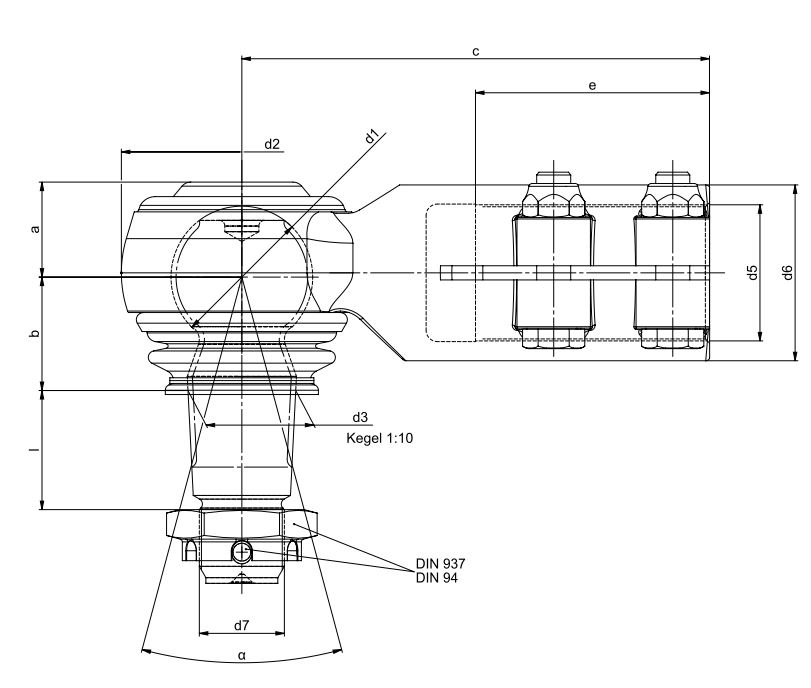

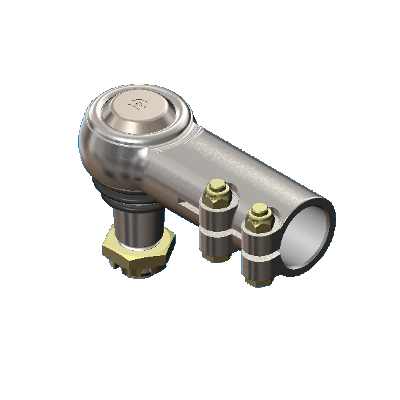

Kugelgelenke mit Innengewinde (Klemmen links)
KUGEL, HALS UND KEGEL GEHÄRTET |
Winkelausschlag 30°/45°
Bestell-Nr. |
d1 |
a |
b |
c |
d2 |
d3 |
d5 |
d6 |
d7 |
e |
l |
α |
kg/Stück |
|
AH62-1H-50x25 -01 |
50 |
33 |
42 |
165 |
85 |
38 |
M48x1,5 R |
62 |
M30x1,5 |
95 |
42 |
30° |
4,45 |
Anfragen |
AH62-1H-50x25 -04 |
50 |
33 |
42 |
165 |
85 |
38 |
M48x1,5 L |
62 |
M30x1,5 |
95 |
42 |
30° |
4,45 |
Anfragen |
AH62-2H-50x45 -01 |
50 |
33 |
44 |
165 |
85 |
30 |
M48x1,5 R |
62 |
M24x1,5 |
95 |
34 |
45° |
3,85 |
Anfragen |
AH62-2H-50x45 -04 |
50 |
33 |
44 |
165 |
85 |
30 |
M48x1,5 L |
62 |
M24x1,5 |
95 |
34 |
45° |
3,85 |
Anfragen |
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
