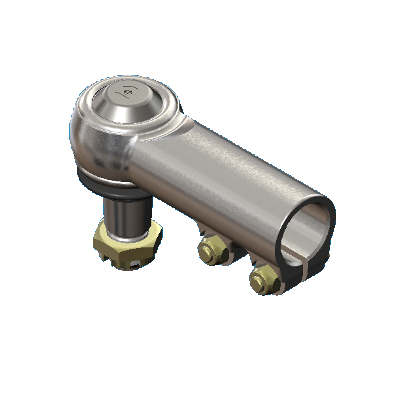

Kugelgelenke mit Innengewinde (Klemmen unten)
KUGEL, HALS UND KEGEL GEHÄRTET |
Winkelausschlag 30°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
Winkelausschlag 40°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
Winkelausschlag 30°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
Winkelausschlag 40°/45°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
Winkelausschlag 40°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde
Winkelausschlag 45°
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde L (-02) = Linksgewinde

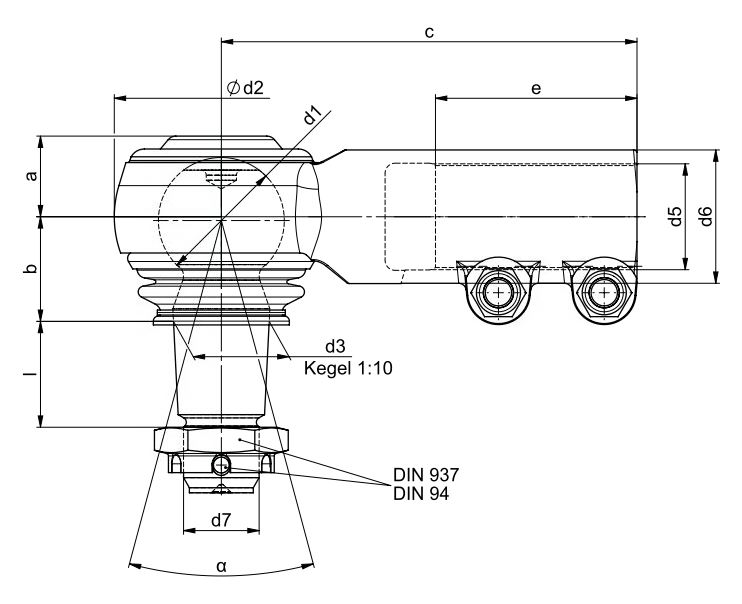

Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH62-1H-35x25 -01 | 35 | 25 | 32 | 140 | 62 | 26 | M36x1,5 R | 48 | M20x1,5 | 85 | 30 | 30° | 2 | Anfragen |
AH62-1H-35x25 -02 | 35 | 25 | 32 | 140 | 62 | 26 | M36x1,5 L | 48 | M20x1,5 | 85 | 30 | 30° | 2 | Anfragen |
AH62-1H-40x25 -01 | 40 | 28 | 36 | 145 | 69 | 30 | M39x1,5 R | 56 | M24x1,5 | 85 | 34 | 30° | 2,5 | Anfragen |
AH62-1H-40x25 -02 | 40 | 28 | 36 | 145 | 69 | 30 | M39x1,5 L | 56 | M24x1,5 | 85 | 34 | 30° | 2,5 | Anfragen |
Winkelausschlag 40°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH62-2H-35x40 -01 | 35 | 25 | 33 | 140 | 62 | 22 | M36x1,5 R | 48 | M18x1,5 | 85 | 26 | 40° | 1,8 | Anfragen |
AH62-2H-35x40 -02 | 35 | 25 | 33 | 140 | 62 | 22 | M36x1,5 L | 48 | M18x1,5 | 85 | 26 | 40° | 1,8 | Anfragen |
AH62-2H-40x40 -01 | 40 | 28 | 37 | 145 | 69 | 26 | M39x1,5 R | 56 | M20x1,5 | 85 | 30 | 40° | 2,3 | Anfragen |
AH62-2H-40x40 -02 | 40 | 28 | 37 | 145 | 69 | 26 | M39x1,5 L | 56 | M20x1,5 | 85 | 30 | 40° | 2,3 | Anfragen |
Winkelausschlag 30°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH67-1H- 40x25 -01 | 40 | 28 | 36 | 145 | 69 | 30 | M36x1,5 R | 48 | M24x1,5 | 85 | 34 | 30° | 2,25 | Anfragen |
AH67-1H- 40x25 -02 | 40 | 28 | 36 | 145 | 69 | 30 | M36x1,5 L | 48 | M24x1,5 | 85 | 34 | 30° | 2,25 | Anfragen |
AH67-1H- 50x25 -01 | 50 | 33 | 42 | 165 | 85 | 38 | M42x1,5 R | 53 | M30x1,5 | 95 | 42 | 30° | 4,2 | Anfragen |
AH67-1H- 50x25 -02 | 50 | 33 | 42 | 165 | 85 | 38 | M42x1,5 L | 53 | M30x1,5 | 95 | 42 | 30° | 4,2 | Anfragen |
Winkelausschlag 40°/45°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH67-2H- 40x40 -01 | 40 | 28 | 37 | 145 | 69 | 26 | M36x1,5 R | 48 | M20x1,5 | 85 | 30 | 40° | 2,05 | Anfragen |
AH67-2H- 40x40 -02 | 40 | 28 | 37 | 145 | 69 | 26 | M36x1,5 L | 48 | M20x1,5 | 85 | 30 | 40° | 2,05 | Anfragen |
AH67-2H- 50x45 -01 | 50 | 33 | 44 | 165 | 85 | 30 | M42x1,5 R | 53 | M24x1,5 | 95 | 34 | 45° | 3,6 | Anfragen |
AH67-2H- 50x45 -02 | 50 | 33 | 44 | 165 | 85 | 30 | M42x1,5 L | 53 | M24x1,5 | 95 | 34 | 45° | 3,6 | Anfragen |
PRÄZISIONSAUSFÜHRUNG |
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH69-5A-40x25 -01 | 40,7 | 28 | 36 | 145 | 69 | 30 | M36x1,5 R | 48 | M24x1,5 | 85 | 34 | 40° | 2,25 | Anfragen |
AH69-5A-40x25 -02 | 40,7 | 28 | 36 | 145 | 69 | 30 | M36x1,5 L | 48 | M24x1,5 | 85 | 34 | 40° | 2,25 | Anfragen |
AH69-5A-50x25 -01 | 47 | 30,5 | 42 | 165 | 85 | 38 | M42x1,5 R | 53 | M30x1,5 | 95 | 42 | 40° | 4,2 | Anfragen |
AH69-5A-50x25 -02 | 47 | 30,5 | 42 | 165 | 85 | 38 | M42x1,5 L | 53 | M30x1,5 | 95 | 42 | 40° | 4,2 | Anfragen |
Winkelausschlag 45°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d5 | d6 | d7 | e | l | α | kg/Stück | |
AH69-6A-40x40 -01 | 40,7 | 28 | 37 | 145 | 69 | 26 | M36x1,5 R | 48 | M20x1,5 | 85 | 30 | 45° | 2,05 | Anfragen |
AH69-6A-40x40 -02 | 40,7 | 28 | 37 | 145 | 69 | 26 | M36x1,5 L | 48 | M20x1,5 | 85 | 30 | 45° | 2,05 | Anfragen |
AH69-6A-50x45 -01 | 47 | 30,5 | 44 | 165 | 85 | 30 | M42x1,5 R | 53 | M24x1,5 | 95 | 34 | 45° | 3,6 | Anfragen |
AH69-6A-50x45 -02 | 47 | 30,5 | 44 | 165 | 85 | 30 | M42x1,5 L | 53 | M24x1,5 | 95 | 34 | 45° | 3,6 | Anfragen |
