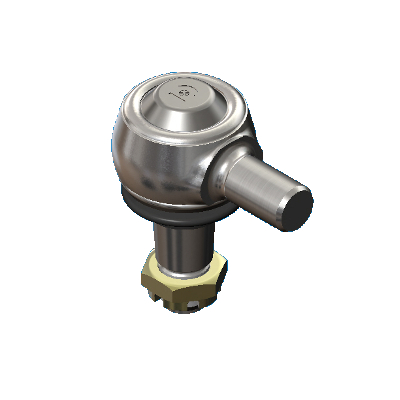

Kugelgelenke (kurzer Schaft)
| KUGEL, HALS UND KEGEL GEHÄRTET |
Winkelausschlag 30°/40°/45°

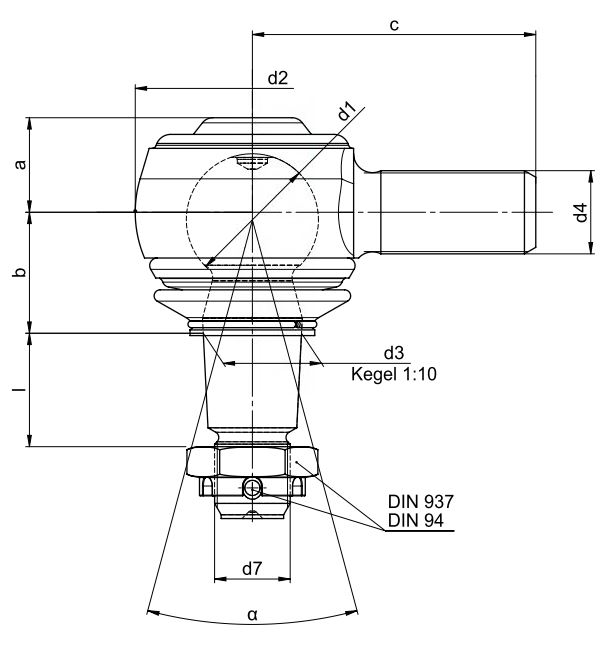

| Bestell-Nr. |
d1 |
a |
b |
c |
d2 |
d3 |
d4 |
d7 |
e |
l |
α |
kg/Stück |
|
| AH32-1HZF30x25 -01 |
30 |
24 |
26 |
58 |
52 |
22 |
M18x1,5 R |
M18x1,5 |
26 |
26 |
30° |
0,65 |
Anfragen |
| AH32-1HZF35x25 -01 |
35 |
27 |
30 |
75 |
62 |
26 |
M22x1,5 R |
M20x1,5 |
43 |
30 |
30° |
1,2 |
Anfragen |
| AH32-1HZF40x25 -01 |
40 |
30 |
34 |
75 |
69 |
30 |
M24x1,5 R |
M24x1,5 |
40 |
34 |
30° |
1,53 |
Anfragen |
| AH32-2HZF40x40 -01 |
40 |
30 |
35 |
80 |
69 |
26 |
M22x1,5 R |
M20x1,5 |
40 |
30 |
40° |
1,3 |
Anfragen |
| AH32-1HZF50x25 -01 |
50 |
35 |
40 |
95 |
80 |
38 |
M30x1,5 R |
M30x1,5 |
42 |
42 |
30° |
2,7 |
Anfragen |
| AH32-2HZF50x45 -01 |
50 |
35 |
42 |
90 |
80 |
30 |
M24x1,5 R |
M24x1,5 |
40 |
34 |
45° |
2,55 |
Anfragen |
Lagerpaarung: Stahl / Stahl R (-01) = Rechtsgewinde
