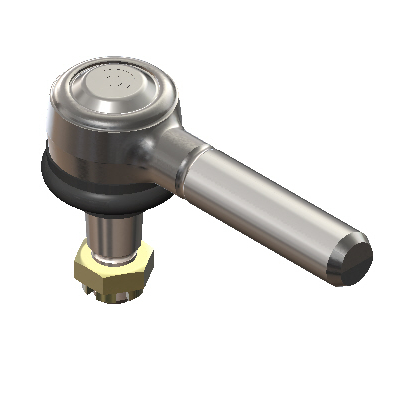

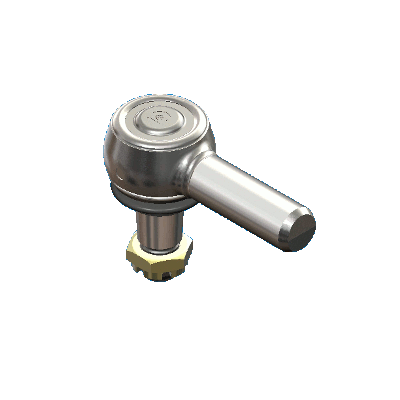

Kugelgelenke
Wartungsfrei |

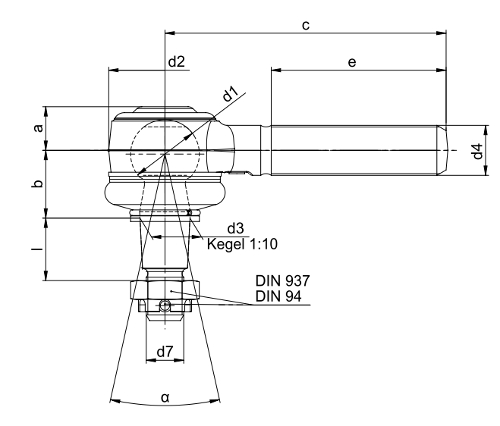

Bestell-Nr. | d1 | a | b | c | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH32-1-19x25 -01 | 19 | 14 | 19 | 85 | 32 | 14 | M14x1,5 R | M10x1 | 55 | 18 | 30° | 0,21 | Anfragen |
AH32-1-19x25 -02 | 19 | 14 | 19 | 85 | 32 | 14 | M14x1,5 L | M10x1 | 55 | 18 | 30° | 0,21 | Anfragen |
AH32-1-22x25 -01 | 22 | 15 | 22 | 90 | 36 | 16 | M16x1,5 R | M12x1,5 | 60 | 20 | 30° | 0,32 | Anfragen |
AH32-1-22x25 -02 | 22 | 15 | 22 | 90 | 36 | 16 | M16x1,5 L | M12x1,5 | 60 | 20 | 30° | 0,32 | Anfragen |
AH32-1-25x25 -01 | 25 | 18 | 26 | 95 | 40 | 18 | M18x1,5 R | M14x1,5 | 65 | 22 | 30° | 0,42 | Anfragen |
AH32-1-25x25 -02 | 25 | 18 | 26 | 95 | 40 | 18 | M18x1,5 L | M14x1,5 | 65 | 22 | 30° | 0,42 | Anfragen |
AH32-1-25x25 -11 | 25 | 18 | 26 | 95 | 40 | 18 | M20x1,5 R | M14x1,5 | 65 | 22 | 30° | 0,42 | Anfragen |
AH32-1-25x25 -12 | 25 | 18 | 26 | 95 | 40 | 18 | M20x1,5 L | M14x1,5 | 65 | 22 | 30° | 0,42 | Anfragen |
Winkelausschlag 35°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH32-2-19x35-01 | 19 | 14 | 19 | 85 | 32 | 12 | M14x1,5 R | M10x1 | 55 | 15 | 35° | 0,2 | Anfragen |
AH32-2-19x35-02 | 19 | 14 | 19 | 85 | 32 | 12 | M14x1,5 L | M10x1 | 55 | 15 | 35° | 0,2 | Anfragen |
AH32-2-22x35-01 | 22 | 15 | 23 | 90 | 36 | 14 | M16x1,5 R | M10x1 | 60 | 18 | 35° | 0,28 | Anfragen |
AH32-2-22x35-02 | 22 | 15 | 23 | 90 | 36 | 14 | M16x1,5 L | M10x1 | 60 | 18 | 35° | 0,28 | Anfragen |
AH32-2-25x35-01 | 25 | 18 | 26 | 95 | 40 | 16 | M18x1,5 R | M12x1,5 | 65 | 20 | 35° | 0,38 | Anfragen |
AH32-2-25x35-02 | 25 | 18 | 26 | 95 | 40 | 16 | M18x1,5 L | M12x1,5 | 65 | 20 | 35° | 0,38 | Anfragen |
AH32-2-25x35-11 | 25 | 18 | 26 | 95 | 40 | 16 | M20x1,5 R | M12x1,5 | 65 | 20 | 35° | 0,4 | Anfragen |
AH32-2-25x35-12 | 25 | 18 | 26 | 95 | 40 | 16 | M20x1,5 L | M12x1,5 | 65 | 20 | 35° | 0,4 | Anfragen |
KUGEL, HALS UND KEGEL GEHÄRTET |
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH32-1H-24x25-01 | 24 | 16 | 23 | 95 | 40 | 18 | M18x1,5 R | M14x1,5 | 65 | 22 | 30° | 0,45 | Anfragen |
AH32-1H-24x25-02 | 24 | 16 | 23 | 95 | 40 | 18 | M18x1,5 L | M14x1,5 | 65 | 22 | 30° | 0,45 | Anfragen |
AH32-1H-27x25-01 | 27 | 20 | 26 | 100 | 45 | 20 | M24x1,5 R | M16x1,5 | 70 | 24 | 30° | 0,82 | Anfragen |
AH32-1H-27x25-02 | 27 | 20 | 26 | 100 | 45 | 20 | M24x1,5 L | M16x1,5 | 70 | 24 | 30° | 0,82 | Anfragen |
AH32-1H-30x25-01 | 30 | 22 | 28 | 105 | 52 | 22 | M28x1,5 R | M18x1,5 | 75 | 26 | 30° | 1 | Anfragen |
AH32-1H-30x25-02 | 30 | 22 | 28 | 105 | 52 | 22 | M28x1,5 L | M18x1,5 | 75 | 26 | 30° | 1 | Anfragen |
AH32-1H-30x25-11 | 30 | 22 | 28 | 105 | 52 | 22 | M24x1,5 R | M18x1,5 | 75 | 26 | 30° | 0,95 | Anfragen |
AH32-1H-30x25-12 | 30 | 22 | 28 | 105 | 52 | 22 | M24x1,5 L | M18x1,5 | 75 | 26 | 30° | 0,95 | Anfragen |
AH32-1H-35x25-01 | 35 | 25 | 32 | 115 | 62 | 26 | M30x1,5 R | M20x1,5 | 80 | 30 | 30° | 1,48 | Anfragen |
AH32-1H-35x25-02 | 35 | 25 | 32 | 115 | 62 | 26 | M30x1,5 L | M20x1,5 | 80 | 30 | 30° | 1,48 | Anfragen |
AH32-1H-40x25-01 | 40 | 28 | 36 | 120 | 69 | 30 | M30x1,5 R | M24x1,5 | 80 | 34 | 30° | 1,8 | Anfragen |
AH32-1H-40x25-02 | 40 | 28 | 36 | 120 | 69 | 30 | M30x1,5 L | M24x1,5 | 80 | 34 | 30° | 1,8 | Anfragen |
AH32-1H-50x25-01 | 50 | 33 | 42 | 135 | 80 | 38 | M38x1,5 R | M30x1,5 | 85 | 42 | 30° | 3 | Anfragen |
AH32-1H-50x25-02 | 50 | 33 | 42 | 135 | 80 | 38 | M38x1,5 L | M30x1,5 | 85 | 42 | 30° | 3 | Anfragen |
Winkelausschlag 35/°40/°45°
Bestell-Nr. | d1 | a | b | c | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH32-2H-24x40-01 | 24 | 16 | 24 | 95 | 40 | 16 | M18x1,5 R | M12x1,5 | 65 | 20 | 35° | 0,43 | Anfragen |
AH32-2H-24x40-02 | 24 | 16 | 24 | 95 | 40 | 16 | M18x1,5 L | M12x1,5 | 65 | 20 | 35° | 0,43 | Anfragen |
AH32-2H-27x40-01 | 27 | 20 | 27 | 100 | 45 | 18 | M22x1,5 R | M14x1,5 | 70 | 22 | 40° | 0,67 | Anfragen |
AH32-2H-27x40-02 | 27 | 20 | 27 | 100 | 45 | 18 | M22x1,5 L | M14x1,5 | 70 | 22 | 40° | 0,67 | Anfragen |
AH32-2H-30x40-01 | 30 | 22 | 29 | 105 | 52 | 20 | M24x1,5 R | M16x1,5 | 75 | 24 | 40° | 0,8 | Anfragen |
AH32-2H-30x40-02 | 30 | 22 | 29 | 105 | 52 | 20 | M24x1,5 L | M16x1,5 | 75 | 24 | 40° | 0,8 | Anfragen |
AH32-2H-35x40-01 | 35 | 25 | 33 | 115 | 62 | 22 | M28x1,5 R | M18x1,5 | 80 | 26 | 40° | 1,33 | Anfragen |
AH32-2H-35x40-02 | 35 | 25 | 33 | 115 | 62 | 22 | M28x1,5 L | M18x1,5 | 80 | 26 | 40° | 1,33 | Anfragen |
AH32-2H-40x40-01 | 40 | 28 | 37 | 120 | 69 | 26 | M30x1,5 R | M20x1,5 | 80 | 30 | 40° | 1,6 | Anfragen |
AH32-2H-40x40-02 | 40 | 28 | 37 | 120 | 69 | 26 | M30x1,5 L | M20x1,5 | 80 | 30 | 40° | 1,6 | Anfragen |
AH32-2H-50x45-01 | 50 | 33 | 44 | 135 | 80 | 30 | M30x1,5 R | M24x1,5 | 85 | 34 | 45° | 2,8 | Anfragen |
AH32-2H-50x45-02 | 50 | 33 | 44 | 135 | 80 | 30 | M30x1,5 L | M24x1,5 | 85 | 34 | 45° | 2,8 | Anfragen |
PRÄZISIONSAUSFÜHRUNG |
KUGEL, HALS UND KEGEL GEHÄRTET |

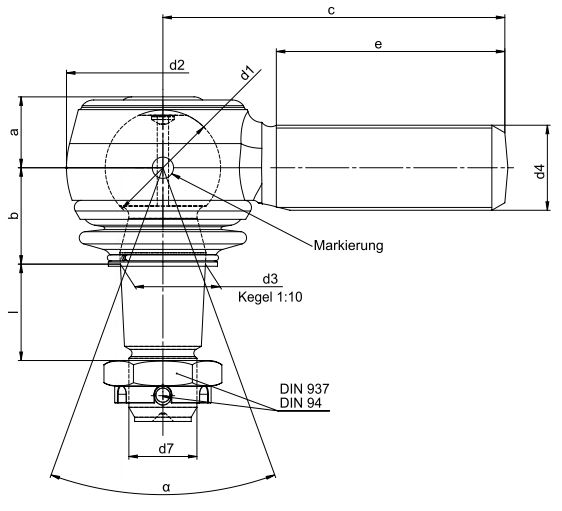

Bestell-Nr. | d1 | a | b | c | d1 | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH39-1A-35x25 -01 | 35 | 25 | 32 | 115 | 35,5 | 62 | 26 | M30x1,5 R | M20x1,5 | 80 | 30 | 40° | 1,48 | Anfragen |
AH39-1A-35x25 -02 | 35 | 25 | 32 | 115 | 35,5 | 62 | 26 | M30x1,5 L | M20x1,5 | 80 | 30 | 40° | 1,48 | Anfragen |
AH39-1A-40x25 -01 | 40 | 28 | 36 | 120 | 40,7 | 69 | 30 | M30x1,5 R | M24x1,5 | 80 | 34 | 40° | 2 | Anfragen |
AH39-1A-40x25 -02 | 40 | 28 | 36 | 120 | 40,7 | 69 | 30 | M30x1,5 L | M24x1,5 | 80 | 34 | 40° | 2 | Anfragen |
AH39-1A-50x25 -01 | 50 | 30,5 | 42 | 135 | 47 | 80 | 38 | M38x1,5 R | M30x1,5 | 85 | 42 | 40° | 3,6 | Anfragen |
AH39-1A-50x25 -02 | 50 | 30,5 | 42 | 135 | 47 | 80 | 38 | M38x1,5 L | M30x1,5 | 85 | 42 | 40° | 3,6 | Anfragen |
AH39-1A-65x25 -01 | 65 | 40,5 | 54,5 | 160 | 66 | 105 | 45 | M38x1,5 R | M39x1,5 | 95 | 50 | 40° | 6 | Anfragen |
AH39-1A-65x25 -02 | 65 | 40,5 | 54,5 | 160 | 66 | 105 | 45 | M38x1,5 L | M39x1,5 | 95 | 50 | 40° | 6 | Anfragen |
AH39-1-80x25 -01 | 80 | 50 | 63 | 200 | 80 | 120 | 56 | M48x1,5 R | M48x1,5 | 115 | 63 | 40° | 9,48 | Anfragen |
AH39-1-80x25 -02 | 80 | 50 | 63 | 200 | 80 | 120 | 56 | M48x1,5 L | M48x1,5 | 115 | 63 | 40° | 9,48 | Anfragen |
Winkelausschlag 45°
Bestell-Nr. | d1 | a | b | c | d1 | d2 | d3 | d4 | d7 | e | l | α | kg/Stück | |
AH39-2A-35x40 -01 | 35 | 25 | 33 | 115 | 35,5 | 62 | 22 | M28x1,5 R | M18x1,5 | 80 | 26 | 45° | 1,33 | Anfragen |
AH39-2A-35x40 -02 | 35 | 25 | 33 | 115 | 35,5 | 62 | 22 | M28x1,5 L | M18x1,5 | 80 | 26 | 45° | 1,33 | Anfragen |
AH39-2A-40x40 -01 | 40 | 28 | 37 | 120 | 40,7 | 69 | 26 | M30x1,5 R | M20x1,5 | 80 | 30 | 45° | 1,8 | Anfragen |
AH39-2A-40x40 -02 | 40 | 28 | 37 | 120 | 40,7 | 69 | 26 | M30x1,5 L | M20x1,5 | 80 | 30 | 45° | 1,8 | Anfragen |
AH39-2A-50x45 -01 | 50 | 30,5 | 44 | 135 | 47 | 80 | 30 | M30x1,5 R | M24x1,5 | 85 | 34 | 45° | 3 | Anfragen |
AH39-2A-50x45 -02 | 50 | 30,5 | 44 | 135 | 47 | 80 | 30 | M30x1,5 L | M24x1,5 | 85 | 34 | 45° | 3 | Anfragen |
AH39-2A-65x45 -01 | 65 | 40,5 | 56,5 | 160 | 66 | 105 | 38 | M38x1,5 R | M30x1,5 | 95 | 42 | 45° | 5,55 | Anfragen |
AH39-2A-65x45 -02 | 65 | 40,5 | 56,5 | 160 | 66 | 105 | 38 | M38x1,5 L | M30x1,5 | 95 | 42 | 45° | 5,55 | Anfragen |
