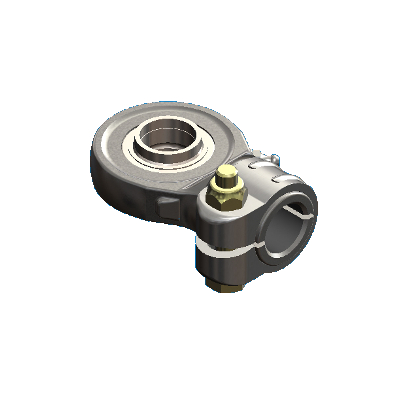

Gelenkköpfe

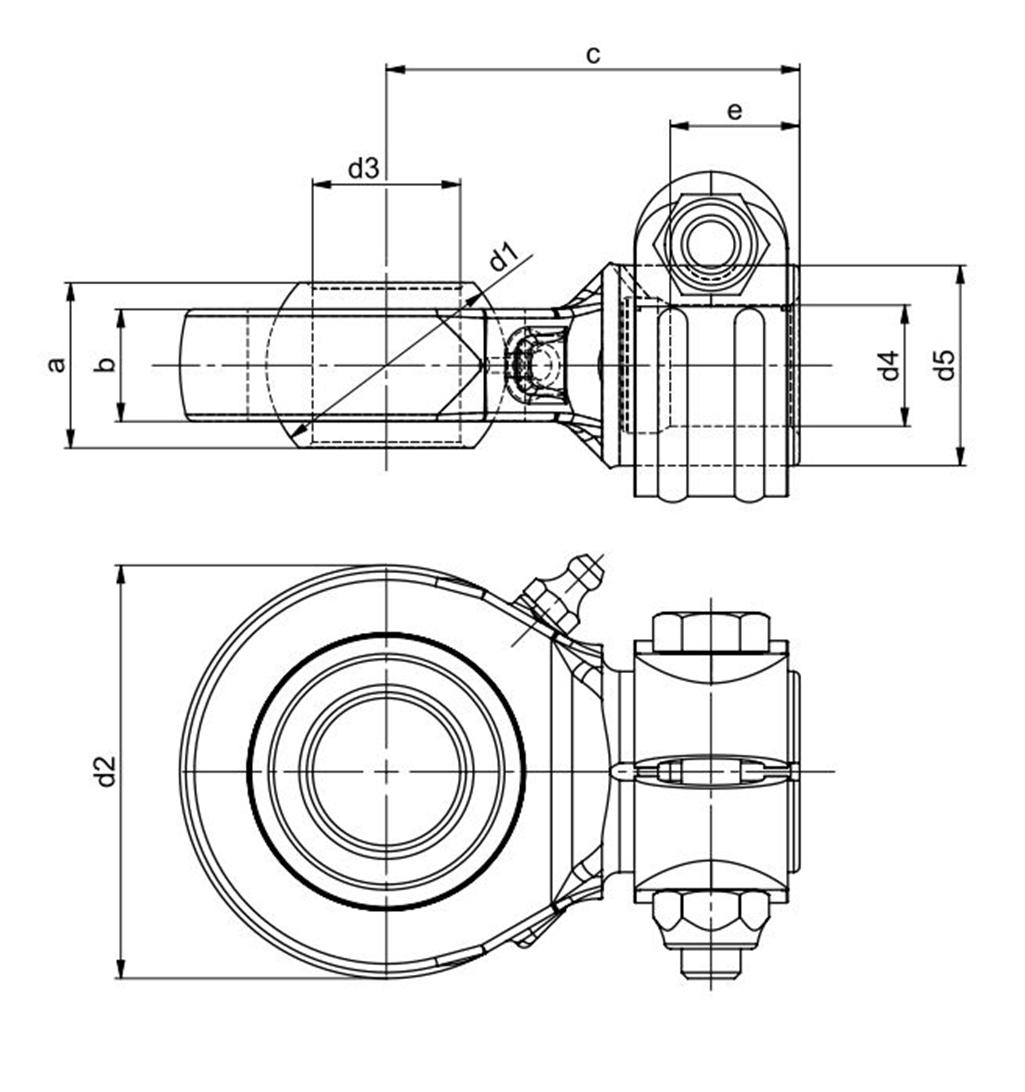

Bestell-Nr. | d1 | a | b | c | d2 | d3 | d4 | e | α | kg/Stück | |
8-922-020-001 | 35,5 | 25 | 19 | 70 | 58 | 20 | M22x1,5 R | 31 | 17° | 0,9 | Anfragen |
8-922-025-010 | 40,7 | 28 | 19 | 70 | 70 | 25 | M26x1,5 R | 24 | 18° | 0,9 | Anfragen |
8-922-025-014 | 40,7 | 28 | 19 | 75 | 70 | 25 | M30x1,5 R | 27 | 17° | 0,9 | Anfragen |
8-922-025-016 | 40,7 | 28 | 19 | 102 | 70 | 25 | M30x1,5 R | 48 | 17° | 1 | Anfragen |
8-922-025-017 | 40,7 | 28 | 19 | 75 | 70 | 25 | M26x1,5 R | 34 | 7° | 1 | Anfragen |
8-922-025-018 | 40,7 | 28 | 19 | 70 | 70 | 25 | M22x1,5 R | 30 | 17° | 1 | Anfragen |
8-922-025-019 | 40,7 | 28 | 19 | 70 | 70 | 25 | M22x1,5 R | 30 | 17° | 1 | Anfragen |
8-922-025-020 | 40,7 | 28 | 19 | 75 | 70 | 25 | M26x1,5 R | 34 | 3° | 0,9 | Anfragen |
8-922-025-021 | 40,7 | 28 | 19 | 75 | 70 | 25 | M30x1,5 R | 32 | 17° | 1 | Anfragen |
8-922-030-003 | 40,7 | 30 | 19 | 75 | 70 | 30 | M30x1,5 R | 31 | 8° | 1 | Anfragen |
